Полиуретановый клей для СИП-панелей: как выбрать формулу для прочного и долговечного склеивания

Сэндвич-панели с пенополистирольным сердечником строят дом за неделю и держат тепло три десятилетия. Многие жители Екатеринбурга и окрестностей используют их при строительстве домов своей мечты. Их механическая прочность зависит от качества клеевого шва, а не от пенопласта или ОСБ. Застройщик ищет клей для производства СИП панелей, который гарантирует адгезию при сдвиге ≥ 0,25 МПа и не деградирует при -40 … +60 °C. Покупатель же обычно фокусируется на цене за килограмм, забывая о потере прочности в долгосрочном цикле влажности.

Промышленники используют клей для производства СИП панелей на основе модифицированных полиолов и прекурсоров МДИ, чтобы получить монолит без пустот.

Хороший шов передаёт нагрузку через весь пирог, блокирует движение влаги, не изменяет геометрию панели. Выбор формулы — задача инженерии, а не маркетинга. Ниже — критерии, помогающие определить оптимальный полиуретановый клей под конкретные условия линии.

Химия полиуретанового клея

Полиуретан формируется реакцией изоцианатной группы (-NCO) с гидроксильной (-OH). Баланс компонентов задаёт:

• Содержание NCO: 8-12 % для гибридов с низкой эмиссией; 12-15 % для высокомодульных швов.
• Индекс изоцианата (I-index): соотношение NCO/OH в расчёте на эквиваленты. I = 105 даёт излишек изоцианата для полного связывания влаги в древесине ОСБ.
• Тип полиола: полиэфир улучшает термостойкость, полиэфир-полиол уменьшает усадку.
• Катализатор: диметилцикло-гексиламина ускоряет гель-тайм до 40 с; его избыток снижает прочность при отслаивании.

Ключевые параметры выбора

Показатель	Цель	Хороший диапазон
Вязкость при 25 °C	Заполнение пор без стекания	2 000-4 000 мПа·с
Время открытой выдержки	Дозволяет позиционирование панели	4-6 мин
Полное отверждение	Сокращает цикл пресса	≤ 45 мин при +20 °C
Прочность при сдвиге, сухой/влажный	Сохраняет каркас	≥ 0,25 / 0,20 МПа
Усадка	Не выгибает ОСБ	≤ 1 %

Однокомпонентные и двухкомпонентные системы

Однокомпонентные

• Простая дозировка.
• Отверждение влагой древесины.
  − Ограничение толщины шва 2-3 мм.
  − Длительное время цикла зимой.

Двухкомпонентные

• Контролируемое отверждение, не зависит от влажности воздуха.
• Толстый шов до 6 мм без вспенивания.
  − Требует точного дозатора 1:1,5 ± 2 %.
  − Нужна система очистки смесителя.

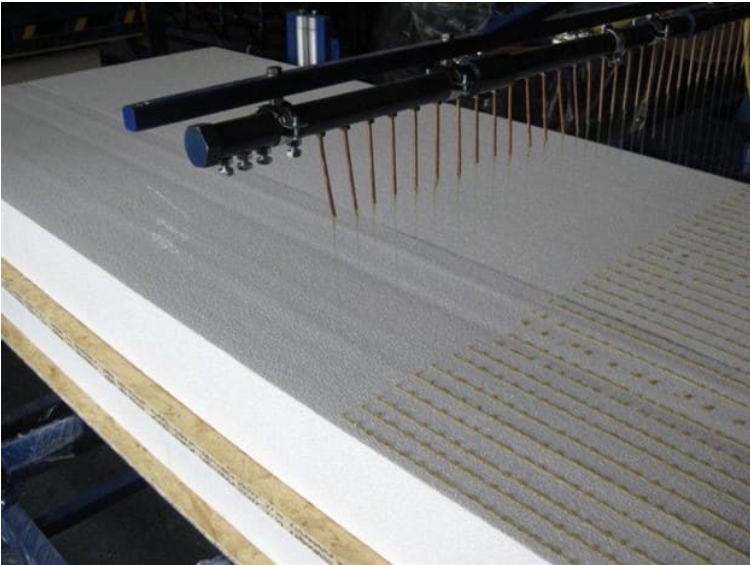

Практические рекомендации по нанесению

1. Температура материалов: держите клей и панели при +18 … +22 °C, иначе вязкость выйдет за спецификацию.
2. Шероховатость ОСБ: шлифуйте барабаном P80; гладкая поверхность снижает адгезию на 25 %.
3. Дозировка: наносите 180-220 г/м² на каждую сторону. Толщина мокрого слоя ≈ 0,15 мм.
4. Пресс: давление 0,1-0,15 МПа, время 8-10 мин при однокомпонентном, 4-6 мин при двухкомпонентном.
5. Контроль NCO: ежесменный тест ацетоном; отсутствие коричневого оттенка указывает на реакцию с влагой — клей отбракован.

Типовые ошибки и их последствия

Ошибка	Следствие	Способ избежать
Влажность ОСБ > 10 %	Пены, пустоты, потеря прочности	Сушите до 8 %
Недостаток давления	Неполный контакт, отслоение углов	Проверяйте манометры пресса
Хранение клея при +5 °C	Рост вязкости, неравномерное смешение	Темперируйте склад
Использование растворителя для разбавления	Пузырение, токсичный запах	Поддерживайте оригинальную вязкость

Реальные примеры

• На заводе в Екатеринбурге переход с однокомпонентной системы на двухкомпонентную снизил цикл с 50 до 28 мин, что повысило производительность линии на 38 %.
• Челябинский крупнопанельный комбинат добавил 2 % силан-модифицированного цепного удлинителя; стойкость шва к циклам замораживания увеличилась до 150 циклов по ГОСТ 32495-2013.

Заключение

Полиуретановый клей задаёт пределы прочности СИП-панели. Выбирайте систему по вязкости, содержанию NCO и времени цикла пресса, а не только по цене. Тестируйте каждую партию, держите влажность ОСБ под контролем, не экономьте на дозаторах. Так вы получите долговечные панели, соответствующие расчетной нагрузке и климатическому диапазону проекта.

Оставить комментарий
