Когда подачей топлива управляет электроника, а многие функции машины завязаны на программное обеспечение, одного опыта «на слух» уже недостаточно. Мотору нужен постоянный контроль рабочих процессов, а механику — инструмент, который быстро укажет на отказавший узел. У двигателей ЯМЗ-5340 и ЯМЗ-536 эту задачу решают два уровня диагностики: бортовая самопроверка, работающая всё время, пока включено зажигание, и проверка на СТО, где к электронике подключают внешние приборы.
Задача сервисной диагностики — не просто увидеть ошибку, а найти и локализовать дефект. Для этого используются и собственные ресурсы электронного блока, и сторонние измерительные устройства. Бортовая часть со временем обросла ещё одной функцией: из-за ужесточения экологических норм и требований к контролю выбросов она стала вспомогательным инструментом экологического надзора. Эту систему стандартизировали независимо от конкретного производителя техники, и сегодня она известна как OBD (On Board Diagnostic System).
Что делает бортовая диагностика, пока машина в работе
В архитектуре электронного управления встроенная диагностика — один из главных элементов. Блок управления не только проверяет сам себя, но и следит за сигналами, которые к нему приходят и которые он отдаёт, а также контролирует обмен данными с другими блоками машины.
Суть бортовой диагностики в том, что ЭБУ способен самостоятельно, силами специального программного обеспечения, обнаружить сбой, записать его, сохранить и обработать. Никакие внешние приборы для этого не нужны.
Работает это так: заложенные в прошивку контрольные алгоритмы в реальном времени анализируют входные и выходные сигналы и оценивают работу системы целиком. Всё, что выбивается из нормы, фиксируется в памяти блока. Когда машина приезжает на СТО, эти записи считываются через диагностический интерфейс — и мастер начинает поиск не с нуля, а с конкретной подсказки. Поиск и устранение неисправности от этого заметно ускоряются.
Контроль входных сигналов: датчики и проводка
Датчики, их разъёмы и линии, по которым сигнал идёт к блоку управления, контролируются методами цифровой обработки данных. Так электроника распознаёт отказ самого датчика, короткое замыкание в цепи и плохой контакт в соединении. Для этого используется несколько приёмов:
- контроль напряжения, которым питается датчик;
- проверка, укладывается ли измеренная величина в допустимый диапазон;
- сверка достоверности показаний, если есть дополнительные данные для сравнения.
Для наиболее ответственных узлов применяется резервирование: показания дублирующих элементов сравниваются между собой, и расхождение сразу выдаёт неисправность.
Контроль выходных сигналов: исполнительные механизмы
Всё, чем блок управляет, проверяется по его выходным сигналам. Такая оценка выявляет и поломку самого исполнительного механизма, и обрыв или замыкание в подводящей цепи. Используется аппаратная проверка цепей, анализ того, правильно ли механизм отрабатывает команду, а также косвенный контроль — по тому, как система реагирует на управляющее воздействие. В отдельных случаях дополнительно задействуются датчики положения.
Самопроверка ЭБУ
Чтобы электронный блок управления работал стабильно, в него встроены аппаратные и программные механизмы контроля. Под наблюдением находятся все его элементы: микропроцессор, энергозависимая и энергонезависимая память. Проверка стартует в момент включения зажигания и продолжается всё время работы, чтобы неисправность не осталась незамеченной.
Тяжёлые тесты, которым нужно много вычислительных ресурсов, — например, проверка EPROM — блок запускает уже после остановки двигателя, чтобы они не мешали другим процессам. На дизелях с системой Common Rail контуры форсунок тестируются прямо во время динамических режимов работы.
Обмен данными между блоками
Блоки управления автомобиля общаются друг с другом через шину CAN — это обеспечивает надёжный обмен информацией. Отказ шины система определяет по изменению интервалов между сообщениями: если пакеты начинают приходить не вовремя или пропадают, блок фиксирует ошибку связи.
Как понять, что электроника двигателя нашла неисправность?
Любое отклонение в работе система показывает водителю через индикатор на панели приборов. Коды при этом сохраняются в памяти ЭБУ, и их можно прочитать либо с помощью индикаторных устройств, либо по миганию специальной диагностической лампы. На ряде моделей есть интерфейс для прямого считывания кодов — порядок описан в руководстве производителя. Разбираться в первую очередь нужно с кодами актуальных, то есть действующих в данный момент, неисправностей.
Диагностическая лампа и блинк-код
Лампа диагностики на приборной доске при включении зажигания выдаёт коды неисправностей миганием. Если после самопроверки она не гаснет и продолжает гореть — в системе есть действующие проблемы.
Коды читаются двумя способами: по вспышкам лампы или диагностическим прибором. Если на машине есть индикатор, водитель может сам вывести информацию о сбоях, пользуясь диагностической кнопкой по инструкции. Все зарегистрированные ошибки выводятся по очереди, одна за другой. Для примера: код 1-2-4 сообщает о пониженном напряжении бортовой сети. Сбрасывать ошибки после ремонта рекомендуется в сервисном центре.
Лампа MIL и экологические требования
Отдельный индикатор — MIL (Malfunction Indicator Lamp) — предупреждает водителя о неполадках, из-за которых могут быть превышены нормативы по вредным выбросам. По регламенту ЕЭК ООН № 49-05 эта лампа должна загореться не позднее чем через три рабочих цикла после обнаружения неисправности.
Если причину устранили — скажем, восстановили ослабший контакт, — ошибка не исчезает бесследно: она переходит в «спящее» состояние и остаётся в памяти ЭБУ. Как долго она там хранится, зависит от её категории. Сама лампа MIL гаснет, если за три цикла вождения система не зарегистрировала новых неполадок.
Как ЭБУ классифицирует и хранит ошибки
Бортовая диагностика умеет не только обнаруживать неисправности, но и документировать их: каждый факт сбоя записывается в цифровом виде в память блока управления.
Когда сигнал признаётся неисправным
Сигнал датчика или блока считается ошибочным, если дефект не пропадает в течение заданного отрезка времени. Пока неисправность не классифицирована, система опирается на последнее достоверное значение. После классификации включается защитная реакция — например, вместо реального значения подставляется заранее заданная температура двигателя 90°С, — и система может перейти в режим ограниченной работы.
Обратный процесс тоже автоматический: если корректный сигнал вернулся и продержался положенное время, блок сам признаёт его восстановленным.
Что попадает в запись о неисправности
Каждая неполадка сохраняется в постоянной памяти ЭБУ под своим уникальным кодом. К коду прилагаются:
- тип неисправности;
- её состояние — постоянная (хроническая) ошибка или временный сбой;
- «моментальный снимок» — подробные данные об условиях, при которых сбой возник: рабочие параметры двигателя и параметры окружающей среды.
При серьёзных ошибках система может включить аварийный режим и ограничить часть рабочих параметров. Делается это ради безопасности, чтобы поломка не развилась дальше, и чтобы свести к минимуму вред для экологии.
Вид ошибкиЧто означаетЧто с ней делать АктуальнаяНеисправность действует прямо сейчасСчитать тестером, найти и устранить причину в первую очередь АрхивнаяСбой был, но в данный момент не проявляется; запись сохранена в памятиИзучить условия возникновения, после ремонта удалить диагностическим прибором
Обе категории можно подробно прочитать и после ремонта стереть из памяти ЭБУ диагностическим оборудованием.
Горящая MIL означает, что система зарегистрировала нарушение в работе. Подробности об активных неисправностях даёт специализированный прибор. В ряде случаев, чтобы защитить узлы и снизить влияние на окружающую среду, электроника ограничивает мощность двигателя. Диагностику в такой ситуации откладывать не стоит: чем раньше найдена причина, тем меньше последствий. Когда неисправность устранена и других активных кодов нет, индикатор должен погаснуть сам.
Если лампа загорается время от времени
Эпизодические вспышки индикатора во время движения говорят о временных сбоях. Такие события тоже записываются в электронную память контроллера двигателя.
При периодически появляющихся кодах останавливаться, как правило, не требуется. Но выяснить, какие коды сохранились в памяти, всё равно нужно — иначе причину не найти. Полезно запомнить или записать, что происходило с машиной в момент срабатывания лампы:
- упала ли мощность;
- ограничивались ли обороты двигателя;
- стало ли больше дыма из выхлопа, и другие подобные признаки.
Эти наблюдения сильно облегчают поиск: они помогают связать код с реальной ситуацией и пригодятся при дальнейшем анализе.

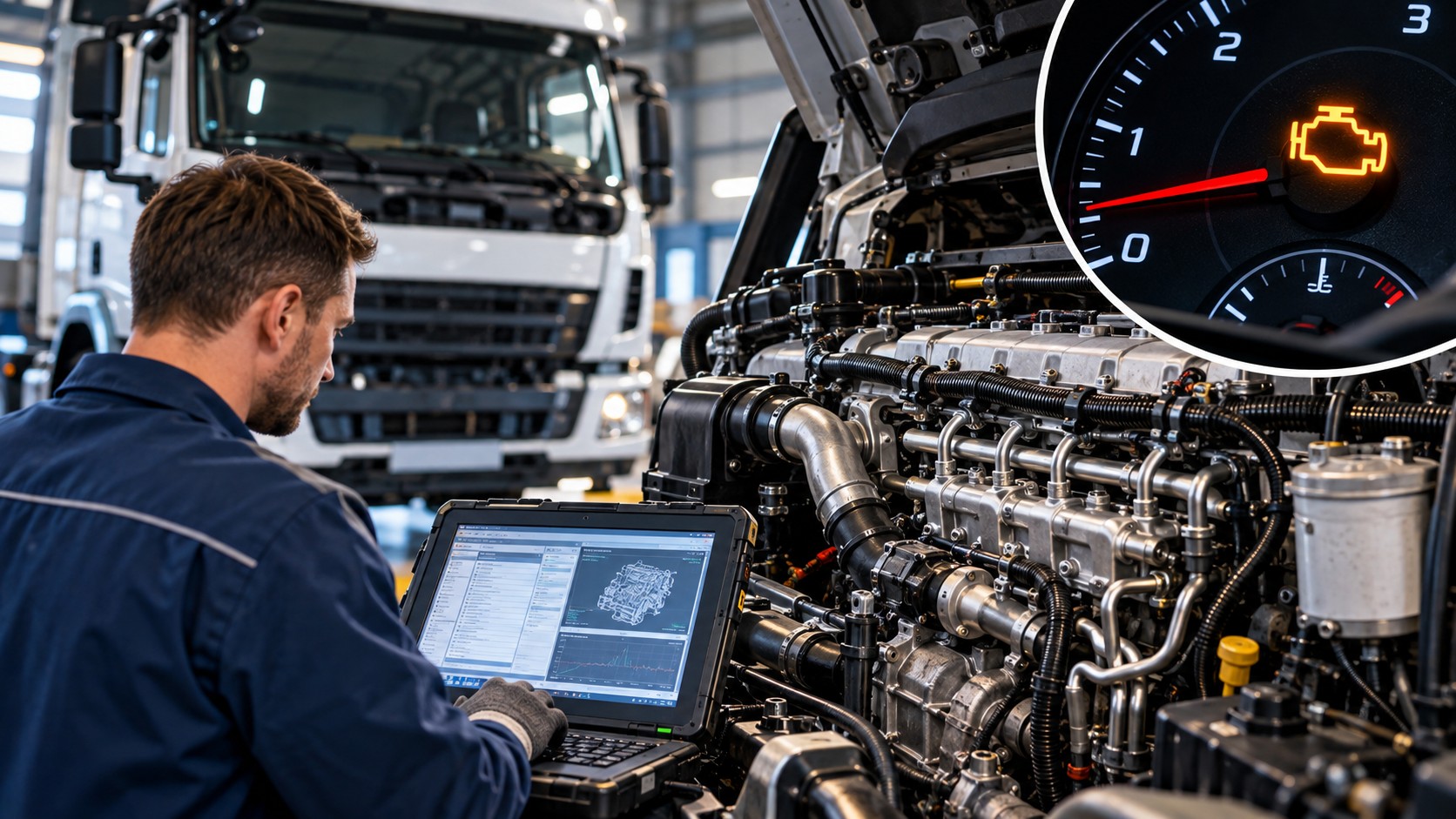

Чем проводить компьютерную диагностику
Состояние современных двигателей оценивают с помощью компьютерных диагностических систем. Мастер анализирует коды ошибок из памяти блока управления и данные, которые поступают с различных датчиков, и по ним судит о работе отдельных систем и компонентов.
Для такой работы рекомендованы:
- тестеры BOSCH KTS серии 530/540/570 и 6XX;
- диагностические приборы АСКАН-10 производства «НПП ЭЛКАР».
Работая с BOSCH KTS, следуйте руководству и инструкции по эксплуатации, которые идут в комплекте с тестером.
Порядок проверки по шагам
- При выключенном питании подключите диагностический прибор к порту OBD II блока управления через кабель-адаптер.
- Включите приборную панель.
- Дождитесь, пока прибор установит связь с блоком: на экране появится сообщение о готовности к диагностике. Блок управления определяется автоматически, после чего можно считывать и анализировать рабочие параметры.
- Просмотрите ошибки, сохранённые в памяти. Не оставляйте коды без внимания — это может сказаться на условиях гарантии.
- Выявленные неисправности устраните сразу.
- Очистите память ошибок и повторно проверьте систему на наличие сбоев.
- Закончив работу, выключите питание и отсоедините диагностическое оборудование.
Такой порядок даёт полную картину состояния системы управления двигателем и позволяет понять, нужен ли ремонт и какой именно.
Как расшифровать коды SPN и FMI на ЯМЗ-5340 и ЯМЗ-536
Для двигателей ЯМЗ-5340 и ЯМЗ-536 система кодирования неисправностей предусмотрена как в исполнениях с бортовым контролем, так и в версиях без него. Самый простой способ узнать код без прибора — блинк-код: неисправность считывается по вспышкам индикатора.
При работе с тестером используется пара кодов по стандарту SAE J1939. Параметры SPN устанавливает SAE — Общество автомобильных инженеров.
КодСтандартЧто сообщает SPNSAE J1939Где проблема: указывает на систему или компонент двигателя, дефектную подсистему или деталь, сигнализирует о конкретных отклонениях в работе и о редких видах неисправностей FMISAE J1939Какая проблема: классифицирует вид сбоя, то есть характер неисправности, найденной в подсистеме, на которую указал SPN
Иначе говоря, SPN отвечает на вопрос «что сломалось», а FMI — «как именно». Прочитанные вместе, они дают конкретное направление поиска. Устранять обнаруженные дефекты рекомендуется в авторизованном сервисе.
Как ищут и устраняют неисправность на сервисе
Поиск дефекта строится вокруг кодов, которые контроллер записал в память во время работы машины. Ускоряют процесс встроенные в диагностическое оборудование модули и вспомогательные средства техобслуживания.
Есть обязательное условие: диагностику проводят только на неподвижной машине, при этом двигатель должен иметь возможность работать на минимальных оборотах.
Первое, что делает специалист, — определяет главный признак неисправности. От него и отталкивается весь дальнейший поиск.
Вместе с кодами в памяти хранятся условия, при которых сбой произошёл, — их можно посмотреть на диагностическом приборе. Им же стирают записи об ошибках из памяти контроллера. Если возможностей тестера недостаточно, подключают дополнительные измерительные приборы.
У ЭБУ есть и собственные тестовые функции. После запуска с диагностического тестера блок самостоятельно выполняет проверку и возвращает результат. В отличие от базовых тестов, такие модули позволяют оценить работу двигателя в заданных условиях: проверить исполнительные устройства и сигналы датчиков под нагрузкой конкретного режима.
Проверка исполнительных механизмов
Для того чтобы целенаправленно включать исполнительные механизмы и оценивать их работу, в блоке управления есть специальный диагностический режим. Войти в него можно диагностическим прибором на стоящей машине — при работе двигателя на холостом ходу или при заглушенном моторе. Результат оценивают базовыми методами: на слух, визуально и другими простыми способами.
Что проверить в первую очередь, если загорелась лампа
- Гаснет ли диагностическая лампа после самопроверки при включении зажигания. Если горит постоянно — есть действующая неисправность.
- Какой блинк-код выдаёт лампа. Например, 1-2-4 укажет на низкое напряжение бортовой сети — с этого и начинайте.
- Сопровождается ли сигнал падением мощности, ограничением оборотов, усиленным дымлением. Запишите эти признаки до визита на сервис.
- Какие коды сохранены в памяти: сначала разбирайте актуальные, затем архивные.
- Пары SPN и FMI по SAE J1939 — они покажут узел и характер сбоя.
- «Моментальный снимок» условий, при которых зафиксирована ошибка.
- После ремонта — очистка памяти и повторная проверка. MIL должна погаснуть сама, если за три цикла вождения новых неполадок не появилось.
Типичные ошибки при диагностике
- Подключать прибор к порту OBD II при включённом питании — подключение выполняют при выключенном.
- Пытаться проводить диагностику на ходу — она допускается только на неподвижной машине.
- Стирать коды, не устранив причину: при действующей неисправности ошибка вернётся, а условия её возникновения будут потеряны.
- Игнорировать сохранённые коды — это может повлиять на гарантию.
- Не проверять систему повторно после очистки памяти.
Электронная диагностика хороша ровно настолько, насколько исправны узлы, о которых она сообщает: если тестер указал на датчик, форсунку или другой компонент, деталь придётся менять. Подобрать запчасти для двигателей ЯМЗ, ТМЗ, КАМАЗ и Weichai можно у Ярославского Дизельного Двигателя — компания больше восьми лет работает с грузовой, автобусной, сельхоз- и спецтехникой, каталог и контакты есть на сайте www.yar-dd.ru.
