Возврат горячего конденсата в пароводяной цикл — один из наиболее эффективных способов повышения энергетического КПД промышленной котельной. Конденсат представляет собой фактически дистиллированную воду, обладающую значительным запасом остаточного тепла. Его повторное использование позволяет сократить расход питательной сырой воды, снизить затраты топлива на нагрев деаэрируемой воды, а также минимизировать потребление дорогостоящих реагентов для дозирования и регенерации ионообменных смол в системе водоподготовки.
Однако конденсатный тракт не существует изолированно от основного производства. Проходя через десятки теплообменных аппаратов, конденсатопроводы подвергаются постоянному риску попадания технологических сред. Без непрерывного контроля качества возвращаемого потока котельная установка оказывается беззащитной перед внезапными химическими авариями, способными за считанные часы вывести из строя дорогостоящее оборудование.
Типовые пути загрязнения конденсата и физика процессов
Основной причиной ухудшения качества конденсата становится разгерметизация элементов теплообменного оборудования — пробои трубок в кожухотрубных подогревателях, повреждения уплотнений или коррозионные свищи в пластинчатых аппаратах. В зависимости от технологического процесса и разности давлений между средами в конденсатную линию могут проникать самые разные загрязнители.
Все потенциальные примеси принято разделять на две основные категории по их физико-химическому поведению в водной среде:
- Растворённые ионизированные соединения: кислоты, щёлочи, соли, технологические растворы и газы. Попадая в конденсат, они диссоциируют на ионы, что резко увеличивает электролитическую проводимость среды.
- Нерастворимые и эмульгированные вещества: нефтепродукты, минеральные и растительные масла, жиры, смолы, органические взвеси и частицы продуктов коррозии. Такие примеси практически не меняют ионный состав воды, но вызывают её помутнение и изменение оптической плотности.
Попадание любой из этих групп веществ в котельную воду ведет к тяжелым последствиям. Неорганические кислоты и щёлочи вызывают сильную коррозию металла, едкий шламообразующий перекос и вспенивание котловой воды с последующим уносом влаги в паропровод. Масла и жиры образуют на теплопередающих поверхностях экран с низкой теплопроводностью, из-за чего происходит локальный перегрев металла, прогар котловых трубок и деформация барабанов.

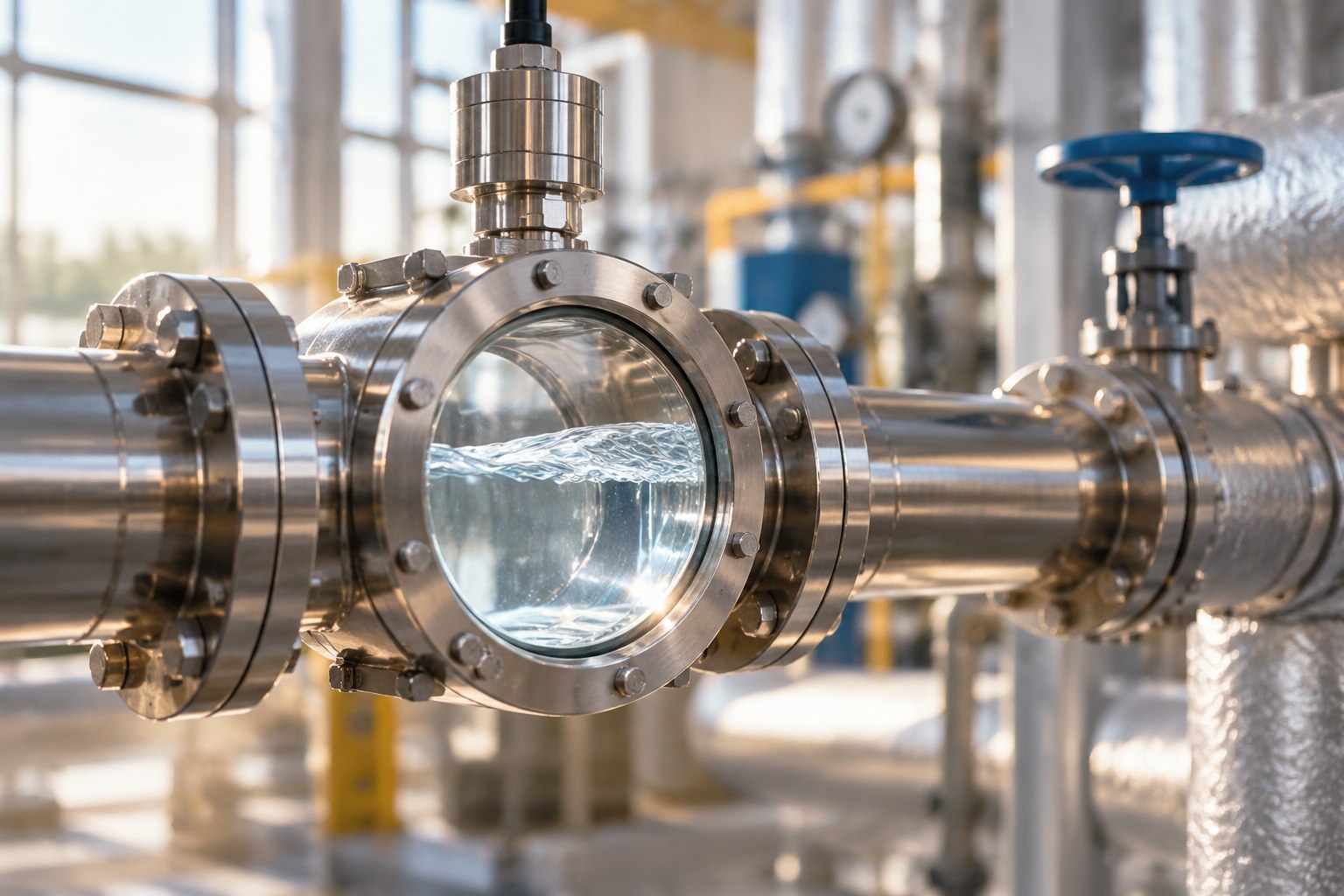

Растворённые примеси: принципы контроля по электропроводности
Оперативное обнаружение ионизированных загрязнений базируется на кондуктометрическом методе — измерении удельной электрической проводимости конденсата. Чистый конденсат после деаэрации и глубокого обессоливания обладает крайне низкой проводимостью, величина которой обычно лежит в диапазоне от 0,5 до 5 мкСм/см при нормальной температуре.
Даже минимальный пробой теплообменника с попаданием кислоты или щёлочи приводит к мгновенному скачку проводимости в десятки или сотни раз. Кондуктометрические датчики, встраиваемые непосредственно в конденсатопровод, непрерывно фиксируют эти изменения. Однако при практической реализации метода необходимо учитывать температурную зависимость: электрическая проводимость воды возрастает примерно на 2% при увеличении температуры на каждый градус Цельсия.
По этой причине промышленные первичные преобразователи оснащаются высокоточными системами автоматической термокомпенсации. Датчик приводит текущее значение к стандартным 25 °C, исключая ложные срабатывания автоматики при технологических колебаниях температуры конденсата.
Нерастворимые примеси: оптический контроль мутности
Нефтепродукты, жиры и эмульсии не способны проводить электрический ток, поэтому стандартный кондуктометр проигнорирует даже опасную концентрацию масла в потоке. Для защиты от нерастворимых примесей применяются фотометрические (турбидиметрические) методы анализа.
Оптический датчик мутности направляет пучок света определенной длины волны (обычно инфракрасный спектр) через протекающий слой конденсата и фиксирует степень ослабления или рассеяния светового потока. Наличие в воде мельчайших капель масла или твердых взвешенных частиц вызывает интенсивное рассеяние света, что мгновенно преобразуется в электрический сигнал превышения пороговой мутности.
На практике для комплексного автоматического мониторинга параметров применяются специализированные средства контроля качества конденсата гестра, способные работать в непрерывном режиме при высоких температурах и давлении. Использование двух независимых физических каналов — электропроводности и оптической плотности — позволяет перекрыть абсолютное большинство рисков загрязнения.
Автоматическое отсечение и сброс загрязнённого потока
Показания датчиков сами по себе не защищают котёл, если схема не оснащена быстродействующей исполнительной автоматикой. Время реакции системы от момента пробоя до полного перекрытия подачи конденсата в котельную должно исчисляться секундами.
В стандартном режиме, когда параметры электропроводности и мутности находятся в пределах нормы, трёхходовой переключающий клапан направляет конденсат в сборный бак или деаэратор. Как только любой из первичных датчиков фиксирует превышение заданной уставки, контроллер системы выдаёт тревожную сигнализацию и мгновенно переключает трёхходовой клапан.
Загрязнённая порция конденсата перенаправляется в дренажную линию или в промежуточный накопитель для последующей очистки. После нормализации показателей и промывки линии автоматика возвращает клапан в исходное положение, восстанавливая возврат тепла в котельную.
Размещение точек контроля и регламент эксплуатации
Эффективность системы защиты напрямую зависит от грамотного выбора точек установки датчиков и организации пробоотбора. Существует два основных подхода к размещению измерительных узлов:
- Локальный контроль: датчики устанавливаются на выходе из каждого отдельного технологического теплообменника или группы критически опасных аппаратов. Это позволяет точно определить источник протечки и отсечь только аварийный участок, сохраняя возврат чистого конденсата с остальных линий.
- Общий (централизованный) контроль: измерительный блок монтируется на сборном коллекторе конденсата перед входом в котельную. Такой подход требует меньших капитальных затрат и гарантирует защиту котла, но при аварии приходится сбрасывать весь объем возвращаемого конденсата до локализации неисправности.
При монтаже первичных датчиков важно избегать мест с возможным скапливанием пузырьков пара или воздуха, так как газовые включения искажают результаты оптических измерений и вызывают сбои кондуктометров. Линия в точке измерения должна быть постоянно заполнена жидкостью и работать при стабильном давлении.
Регулярный регламент обслуживания включает периодическую проверку калибровки по эталонным растворам, визуальный осмотр и очистку оптических стекол фотометров от возможного налёта, а также функциональную проверку срабатывания трёхходовых клапанов. Только сочетание точных приборов измерения и отлаженной исполнительной автоматики обеспечивает надёжную барьерную защиту паровых котлов и устойчивый экономический эффект от возврата тепла.
