Вытяжная вентиляция профессиональной кухни работает в сложных условиях. Воздушный поток, уходящий от теплового оборудования, насыщен каплижировыми аэрозолями, сажей, продуктами сгорания и влагой. Когда на кухне используются открытые источники тепла — мангалы, грили, хосперы или тандыры, к этому набору добавляются высокая температура и раскаленные искры. Если такой поток попадает непосредственно в металлический воздуховод, тяжело избежать быстрого образования липкого слоя из жира и сажи на внутренних стенках канала.
Зачем вообще нужна водяная ступень очистки в вытяжке общепита
Водяная ступень очистки — гидрофильтр — устанавливается в систему вентиляции для того, чтобы обработать горячий и загрязнённый поток до того, как он пройдёт основной путь по воздуховодам. В отличие от сухих лабиринтных или сетчатых жироуловителей, гидрофильтр использует прямой контакт воздуха с жидкой средой. Это позволяет одновременно решать две задачи: гасить искры и охлаждать горячие газы до безопасных температур, попутно связывая часть тяжелых фракций жира и твёрдых частиц.
В инженерной цепочке очистки кухонного вытяжного воздуха гидрофильтр занимает специфическое место. Его монтируют максимально близко к источнику выделения тепла и искр — сразу за вытяжным зонтом или непосредственно на выходе из печного патрубка, но до магистральных воздуховодов и канального вентилятора. Размещение гидрофильтра в начале трассы необходимо, чтобы защитить протяжённые участки воздухопроводов от проскока искр и высокой температурной нагрузки.
При этом за гидрофильтром в системе могут следовать другие ступени — например, тонкие электростатические, угольные фильтры или плазменные модули, которые требуют предварительно охлаждённого и очищенного от крупного жира воздуха.
Как устроен гидрофильтр: камера контакта, подача воды, отвод загрязнений

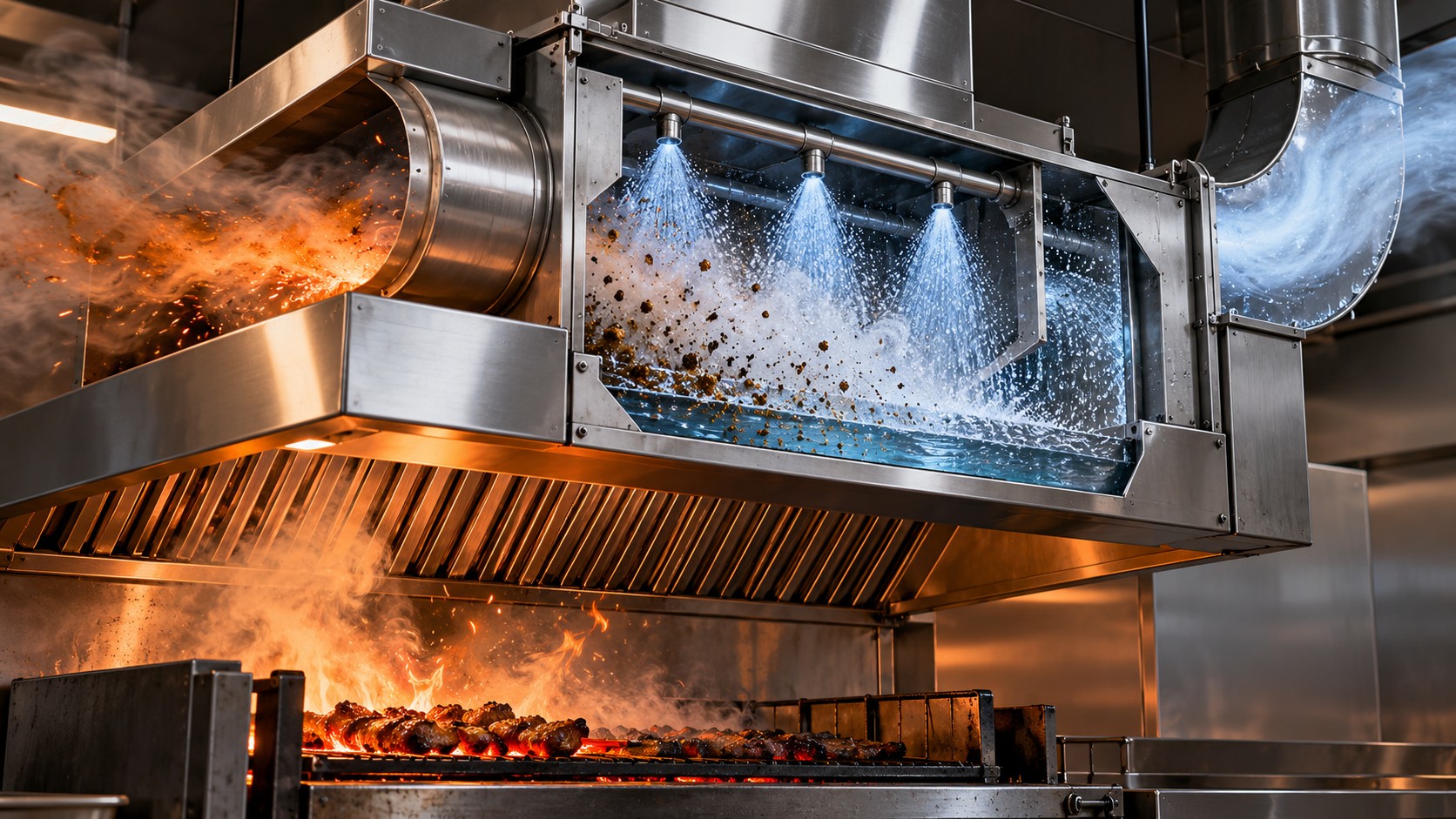

Конструктивно гидрофильтр представляет собой герметичный корпус из коррозионностойкой или нержавеющей стали, внутри которого организовано взаимодействие воздушного потока с водой. Вытяжной воздух втягивается в корпус через входной патрубок и попадает в контактную камеру. В этой зоне с помощью системы форсунок, распылителей или водяных завес создается мелкодисперсная взвесь капель или сплошная водяная пленка, сквозь которую вынужден проходить весь объем дымовых газов.
Контактная камера проектируется таким образом, чтобы обеспечить максимальную площадь соприкосновения фаз «газ — жидкость». При прохождении мокрой зоны мелкие капли воды смачивают частицы сажи и жира, увеличивая их массу и заставляя выпадать в осадок. Одновременно происходит интенсивный теплообмен: раскалённый воздух отдаёт тепло воде, а вылетающие из печи искры моментально гаснут при контакте с капельной взвесью.
После прохождения контактной зоны увлажнённый поток направляется к каплеуловителю (лабиринтному сепаратору).
Задача этого узла — отделить унесённые воздухом капли воды и сконденсировавшиеся загрязнения, чтобы они не поступали далее в вентиляционный канал. Осаждённая вода вместе с уловленным жиром и сажей стекает в нижнюю часть корпуса — поддон или накопительную емкость, откуда сливается в канализацию через жироуловитель или рециркулирует через систему фильтрации и насос.
Циркуляция воды в гидрофильтре может быть организована по проточной, замкнутой или комбинированной схеме. В проточных системах свежая вода непрерывно подаётся из водопровода и сливается в дренаж, что гарантирует высокую чистоту моющей среды, но увеличивает расход ресурсов. В замкнутых системах насос прокачивает воду из встроенного бака через форсунки, а подпитка свежей водой происходит автоматически по мере испарения или загрязнения.
Что происходит с дымом, искрами и жировыми частицами: ожидания и реальные пределы
Применение гидрофильтра часто сопровождается завышенными ожиданиями со стороны управляющих общепитом. Важно чётко понимать, какие физические процессы происходят внутри аппарата и каков их реальный инженерный предел. Физика взаимодействия проста: при встрече капли воды с искрой происходит мгновенное испарение тонкого слоя воды, охлаждение раскалённого угля и его тушение. С точки зрения искрогашения гидрофильтры демонстрируют крайне высокую эффективность, практически исключая пролёт горящих частиц в воздуховод при исправной работе форсунок.
Охлаждение воздуха также происходит эффективно за счёт высокой теплоёмкости воды и фазового перехода при испарении.
Температура потока на выходе из гидрофильтра обычно снижается до безопасных 30–50 °C, что критически важно для защиты канальных вентиляторов и последующих узлов тонкой очистки, чувствительных к перегреву.
Однако в отношении улавливания жира и запахов возможности водяной ступени имеют физические ограничения. По данным технической документации производителей оборудования, таких как компания «Ятаган» (в материалах к моделям гидрофильтров Ятаган Hydro и Safe Fire), гидрофильтр задерживает значительную часть крупнодисперсного жира, сажи и пылевых частиц. При этом мелкие жировые аэрозоли и газовые фракции, отвечающие за кухонные запахи, лишь частично растворяются в воде или задерживаются капельным потоком.
Гидрофильтр не является универсальной заменой других элементов кухонной вентиляции. Он не заменяет собой:
- Механические жироулавливающие фильтры лабиринтного типа в вытяжных зонтах, которые первично отсекают крупные капли жира непосредственно над плитой;
- Вытяжные зонты и правильно рассчитанную механическую вытяжку, обеспечивающие местный отсос и забор воздуха от кулинарного оборудования;
- Автоматические системы пожаротушения, требуемые действующими нормами строительной и пожарной безопасности для специализированного оборудования;
- Регулярную санитарную и техническую чистку воздуховодов, поскольку идеальное 100-процентное удаление всех отложений на всём протяжении эксплуатации является проектным ориентиром, а не гарантированным фактом без постоянного обслуживания.
Особые случаи: открытый огонь, мангал, хоспер, тандыр, пицца-печь

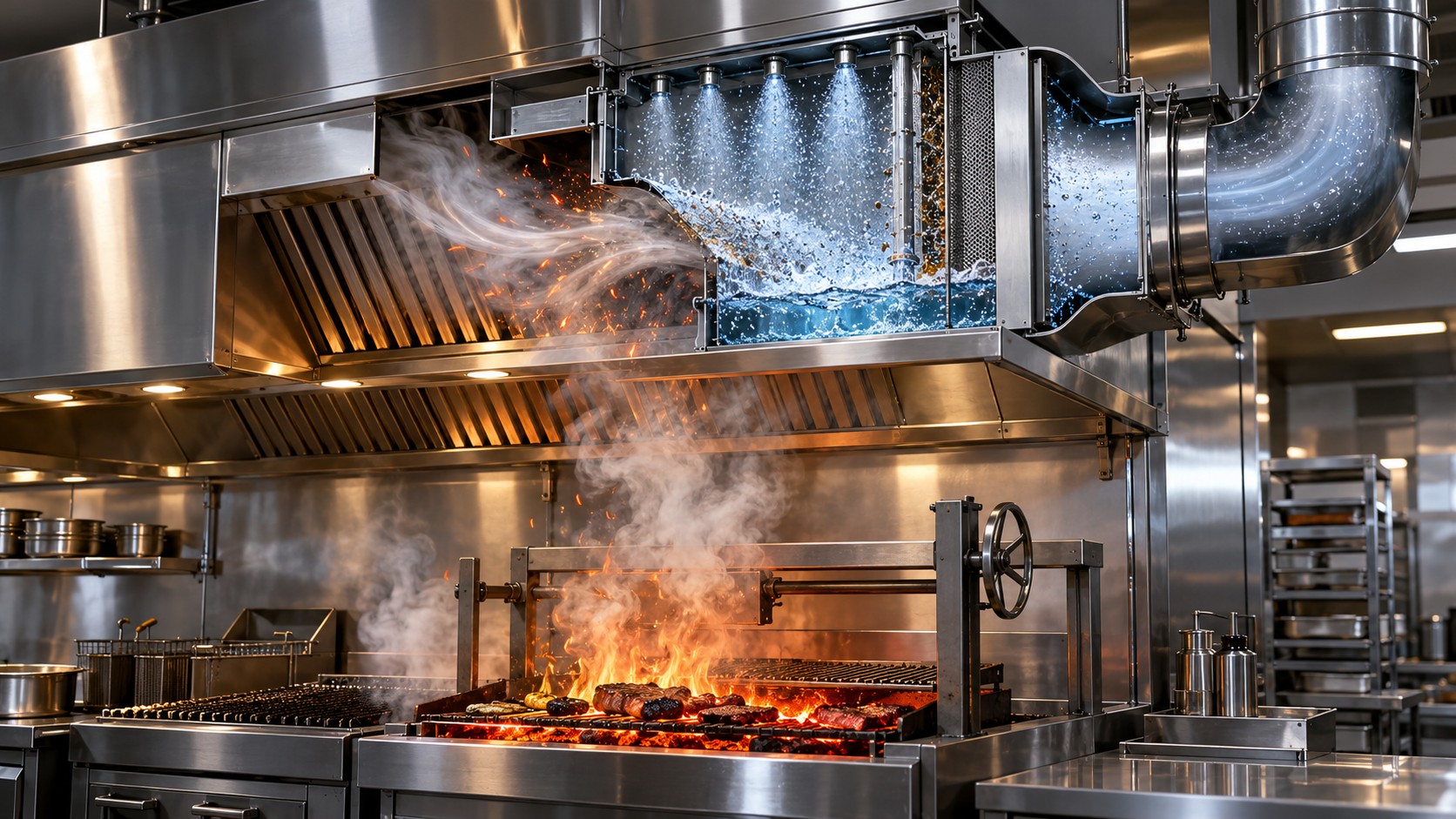

Оборудование, использующее открытый огонь или древесный уголь, создаёт повышенные риски для вентиляционных систем. Мангалы, закрытые грили типа «хоспер», тандыры и дровяные пицца-печи выделяют не просто нагретый воздух, а агрессивную смесь из углей, искр, мелкой золы и большого количества раскалённых жировых паров. В таких условиях обычная вытяжная вентиляция без специализированной искрогасящей ступени становится источником повышенной пожарной опасности: искры вылетают в канал, где скопился жир, что может привести к воспламенению внутри воздуховода.
Для тепловых агрегатов с открытым огнем установка гидрофильтра-искрогасителя является стандартным инженерным решением.
Водяная завеса непрерывно тушит вылетающие угольки и предотвращает их попадание в сухую часть вентиляционной трассы. Кроме того, зола и сухая сажа, которые в сухом воздуховоде действуют как абразив и забивают каналы, при контакте с водой смачиваются и вымываются в дренажный поддон.
При этом характер работы с оборудованием на открытом огне требует от гидрофильтра высокой стойкости к температурным пикам. При розжиге мангала или интенсивной загрузке угля температура дымовых газов на входе может кратковременно резко возрастать. Мощность подачи воды и объём контактной камеры должны быть рассчитаны так, чтобы справляться с этими пиковыми нагрузками без закипания воды и без прорыва сухих искр через каплеуловитель.
Встройка в существующую систему: типовые ошибки и требования безопасности
Монтаж гидрофильтра в уже действующую вытяжную вентиляцию ресторана или кафе требует тщательного предварительного расчёта. Одной из наиболее распространённых ошибок является игнорирование аэродинамического сопротивления мокрой секции. Гидрофильтр не имеет собственного встроенного вентилятора (за исключением узкоспециализированных моноблочных установок), поэтому его появление в трассе создаёт дополнительное сопротивление движению воздуха. Если существующий канальный вентилятор подбирался без запаса по давлению, суммарный расход воздуха на вытяжных зонтах упадет, и кухня начнёт заполняться дымом.
Другой важный фактор — организация физического доступа к оборудованию. Гидрофильтр требует регулярного обслуживания, включающего промывку каплеуловителей, очистку форсунок и удаление накопившегося шлама из поддона. Если установить аппарат под потолком без обустройства сервисных люков, лестниц или платформ, качественная эксплуатация станет невозможной, и через несколько недель форсунки забьются отложениями жесткости или жиром.
При проектировании или модернизации вентиляции важно заранее оценить аэродинамическое сопротивление мокрой секции, необходимую производительность и объём водопотребления. Сравнить различные исполнения гидрофильтров и ознакомиться с особенностями оборудования можно в каталоге производителя «Ятаган»: https://www.yatagan.ru/ru/katalog/gidrofiltry/. При выборе конкретной модели следует учитывать расход воздуха, геометрию подключений, температурные нагрузки и требования к техническому обслуживанию.
С точки зрения электробезопасности гидрофильтр представляет собой сочетание влажной среды, металла и электрического оборудования (насосы, электромагнитные клапаны, датчики уровня воды и щиты автоматики). Оборудование в обязательном порядке подлежит надежному защитному заземлению. Электропитание насосных групп и автоматики должно подаваться через устройства защитного отключения (УЗО) с дифференциальным током срабатывания. Все кабельные проходки и клеммные коробки должны иметь класс защиты от влаги и пыли не ниже IP54–IP65.
Также необходимо уделить внимание системе водоснабжения и отвода стоков.
Подача воды должна обеспечивать стабильное давление, прописанное в паспорте установки. Слив загрязнённой воды из гидрофильтра нельзя направлять напрямую в общедомовую хозяйственно-бытовую канализацию без прохождения жироуловителя, так как смытый жир и сажа быстро образуют пробки в трубах.
Обслуживание и контроль состояния: практический чек-лист для смены и подрядчика
Надёжность работы водяного искрогасителя напрямую зависит от дисциплины его обслуживания. Отсутствие регулярного ухода приводит к закоксовыванию форсунок, снижению расхода воды и, как следствие, к проходу искр в сухой воздуховод. Для предотвращения сбоев эксплуатационный регламент разделяют на ежедневный контроль линейным персоналом кухни и периодическое обслуживание сервисной службой.
Ежедневный чек-лист для дежурной смены перед началом работы оборудования:
- Проверить наличие и давление воды в питающей магистрали по манометру или индикатору автоматики;
- Убедиться в работоспособности циркуляционного насоса (отсутствие посторонних шумов, вибраций и протечек по сальникам);
- Визуально оценить факел распыла воды через смотровое окно: факел должен быть равномерным, без пропусков и сплошных струй;
- Проверить отсутствие аварийных сигналов на щите управления гидрофильтром;
- Убедиться, что сливной трап и дренажная линия свободна от засоров, а вода беспрепятственно уходит из поддона.
Ежемесячные регламентные работы сервисного подрядчика:
- Механическая и химическая очистка форсунок от отложений солей жёсткости и жирового налёта;
- Демонтаж и промывка каплеуловителей (каплеотделительных пластин или сетчатых блоков) с применением жирорастворяющих средств;
- Полная очистка внутреннего пространства корпуса, накопительного поддона и датчиков уровня воды от накопившегося шлама, золы и жировых отложений;
- Проверка затяжки резьбовых и фланцевых соединений, осмотр гибких подводок и уплотнительных прокладок;
- Тестирование срабатывания защитной автоматики при имитации аварийных ситуаций (отключение воды, перегрев, сбой насоса).
Существуют четкие признаки, при проявлении которых эксплуатацию гидрофильтра и связанного с ним кухонного оборудования на открытом огне следует немедленно остановить. К ним относятся: полное прекращение подачи воды или падение давления ниже критического уровня, остановка циркуляционного насоса, непрерывный вынос капель воды в вытяжной воздуховод за каплеуловитель, а также появление дыма или запаха гари из вентиляционных решёток, свидетельствующие о проскоке неочищенного потока.
Как сформулировать требования и подобрать исполнение под свою кухню
Подбор гидрофильтра начинается с грамотного составления технического задания. Первостепенным параметром является фактическая производительность вытяжной системы по воздуху, выраженная в кубических метрах в час (м³/ч). Скорость прохождения воздуха через контактную камеру должна находиться в строго расчётном диапазоне: при слишком высокой скорости вода не успеет охладить поток и будет уноситься в воздуховод, а при слишком низкой — существенно снизится эффективность контакта фаз.
Второй критерий — тип кулинарного оборудования. Для стандартной электрической или газовой кухни с плитами и пароконвектоматами требуется базовое исполнение гидрофильтра для улавливания жира и пара. Для мангалов, хосперов, тандыров и пицца-печей требуется специализированная искрогасящая модификация с увеличенной зоной контакта, усиленным каплеуловителем и системами автоматической защиты от перегрева.
Третий критерий — пространственные и конструктивные ограничения помещения. Необходимо учитывать габаритные размеры установки, её массу в сухом и наполненном водой состоянии, направление входа и выхода воздуха (прямоточное, угловое, левое или правое исполнение), а также минимально необходимые сервисные зазоры для снятия каплеуловителей и обслуживания форсунок.
Грамотно подобранный и правильно обслуживаемый гидрофильтр становится надёжным звеном инженерной инфраструктуры предприятия общественного питания. Он обеспечивает эффективное тушение искр, снижает температуру вытяжного потока и защищает вентиляционное оборудование от быстрого загрязнения, позволяя кухне работать стабильно и безопасно.
