Круглые направляющие валы: закалка, допуски и монтажные опоры

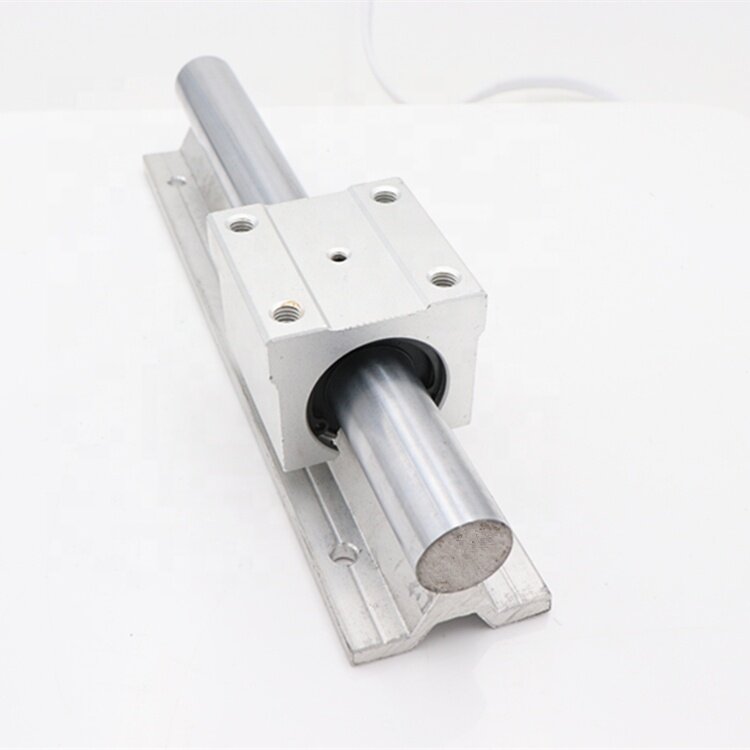

Круглые направляющие валы — один из базовых элементов систем линейного перемещения. Их используют там, где нужна простая, надёжная и недорогая конструкция: в станках, упаковочном оборудовании, автоматизированных механизмах, сборочных установках. Каретка или втулка скользит вдоль вала, и от того, насколько точно изготовлена эта деталь, напрямую зависит стабильность работы всего узла.

Закалка и состояние рабочей поверхности

Поверхностная твёрдость — ключевой параметр для любого направляющего вала. Чаще всего её достигают индукционной закалкой: поверхность вала быстро нагревают и резко охлаждают, формируя твёрдый наружный слой с высокой износостойкостью. При этом сердцевина остаётся пластичной — она гасит ударные нагрузки и не даёт детали хрупко разрушаться при эксплуатации.

После закалки вал шлифуют и полируют. Низкая шероховатость поверхности напрямую влияет на качество движения: чем глаже рабочая зона, тем меньше трение между валом и втулкой, тем плавнее ход каретки и тем дольше служат подшипники. Основные требования к готовому изделию сводятся к нескольким параметрам:

• высокая твёрдость рабочего слоя — обычно достигается именно поверхностной закалкой;
• точность цилиндрической формы по всей длине;
• минимальная шероховатость после финишной обработки;
• устойчивость к износу при длительных нагрузках и высокой частоте циклов.

Допуски, прямолинейность и зазоры

Геометрические отклонения в направляющем вале накапливаются и проявляются именно там, где их сложнее всего исправить — в движении. Даже незначительная конусность или эллипсность сечения приводит к нарастанию трения, биению каретки и неравномерному износу подшипников. Поэтому диаметр вала выдерживается с высокой точностью, согласованной с классом посадки используемых втулок или шарикоподшипников.

Отдельного контроля требует прямолинейность по всей длине вала. Прогиб или скручивание — даже в пределах долей миллиметра — вызывает перекос подвижного узла и ускоренный износ контактных поверхностей. На длинных направляющих этот параметр проверяют особенно тщательно.

При проектировании системы важно грамотно рассчитать зазор между валом и подшипником. Слишком большой зазор снижает точность позиционирования и вызывает люфт; слишком малый — увеличивает усилие и риск заклинивания при тепловом расширении или незначительном загрязнении. Обычно зазор нормируется в зависимости от класса точности системы и условий эксплуатации.

Монтажные опоры и особенности установки

Сам по себе вал без правильно подобранных опор не обеспечит нужной жёсткости системы. Опоры фиксируют вал в заданном положении, воспринимают изгибающие нагрузки и не дают направляющей прогибаться под весом перемещаемого узла. Выбор типа опор зависит от длины вала, нагрузки и конструкции оборудования:

• концевые опоры — стандартное решение для большинства коротких и среднедлинных направляющих;
• промежуточные опоры — устанавливаются на длинных валах, где без промежуточной поддержки неизбежен прогиб под нагрузкой;
• опоры с регулировкой — позволяют выставить положение вала по высоте или в горизонтали без замены крепёжных элементов;
• усиленные опоры — применяются при высоких нагрузках, вибрациях или в условиях, требующих повышенной жёсткости крепления.

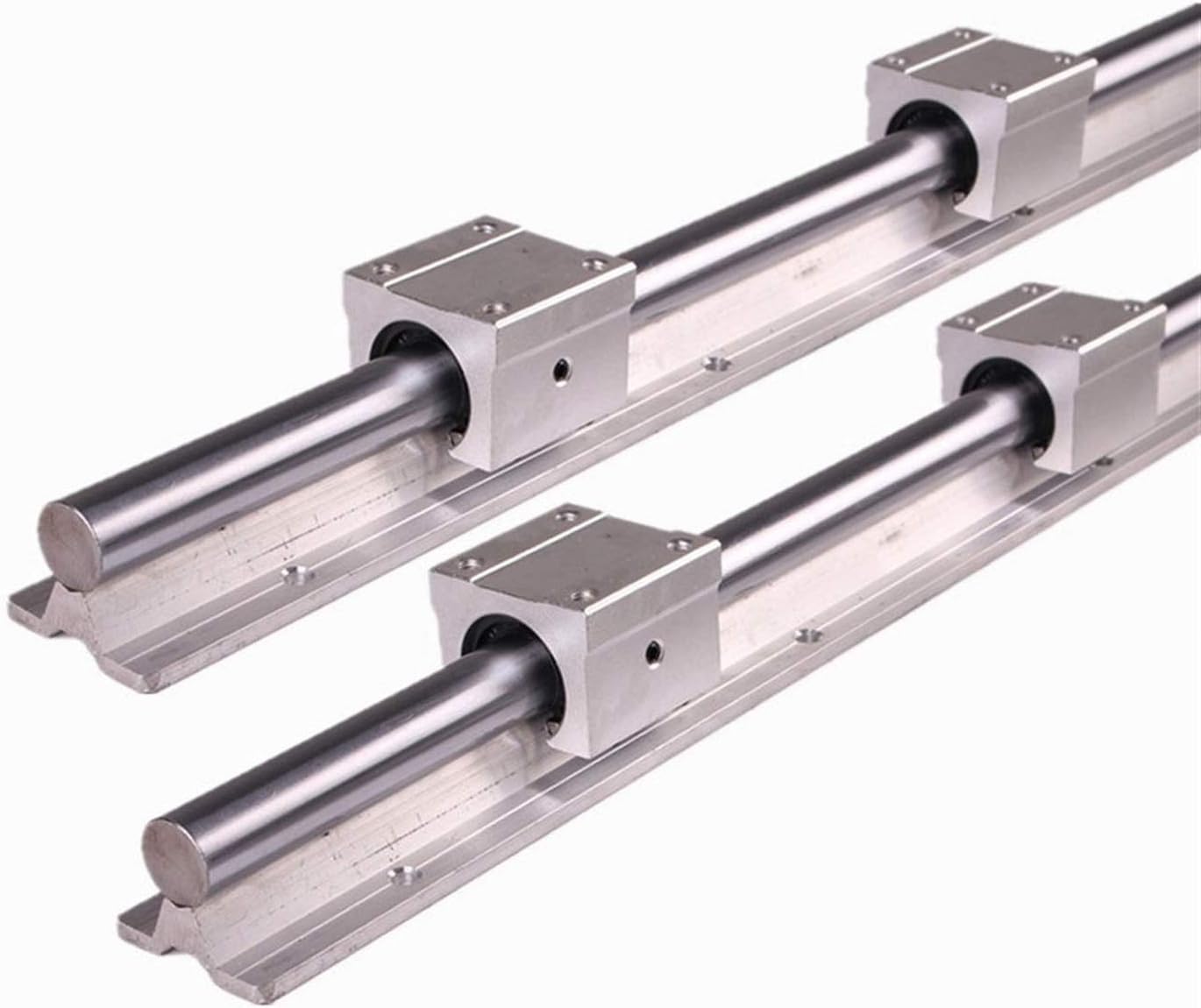

При монтаже параллельных валов критически важно их взаимное выравнивание. Перекос осей — даже небольшой — создаёт боковую нагрузку на подшипники, которая не предусмотрена расчётом, и резко сокращает ресурс узла. Опоры крепят только после финальной выверки: сначала добиваются точного положения вала, затем фиксируют крепёж.

Когда круглый вал — подходящее решение

По сравнению с профильными рельсовыми направляющими круглые валы проще в монтаже и менее требовательны к качеству опорных поверхностей. Это делает их удобным выбором для оборудования средней точности, где важны простота конструкции, ремонтопригодность и умеренная стоимость. Рельсовые направляющие выигрывают по нагрузочной способности и жёсткости, но требуют более тщательной подготовки поверхностей под монтаж.

Круглые направляющие хорошо подходят для: принтеров и плоттеров, лёгких сборочных автоматов, упаковочных линий, 3D-принтеров и лазерных граверов, измерительных установок с умеренными нагрузками. Там, где требуются высокие моментные нагрузки, повышенная точность позиционирования или работа в агрессивной среде, стоит рассмотреть профильные рельсы или специализированные решения.
